VapoMaxX | Piller Blowers & Compressors

Compressão de vapor em um novo nível

Mais uma prova da competência de desenvolvimento da PILLER

O VapoMaxX da PILLER é um compressor de alta pressão e alta temperatura para aplicações de gases e vapor. A máquina combina as vantagens de nossos sopradores de alta performance e o desempenho avançado das tecnologias de compressores.

Com o VapoMaxX, a PILLER atende à demanda por aumentos de temperatura e pressões mais altas. Ele é projetado para aplicações com vazão mássica máxima de 57.000 kg/h, pressão de até 20 bar e temperaturas de até 215 graus Celsius.

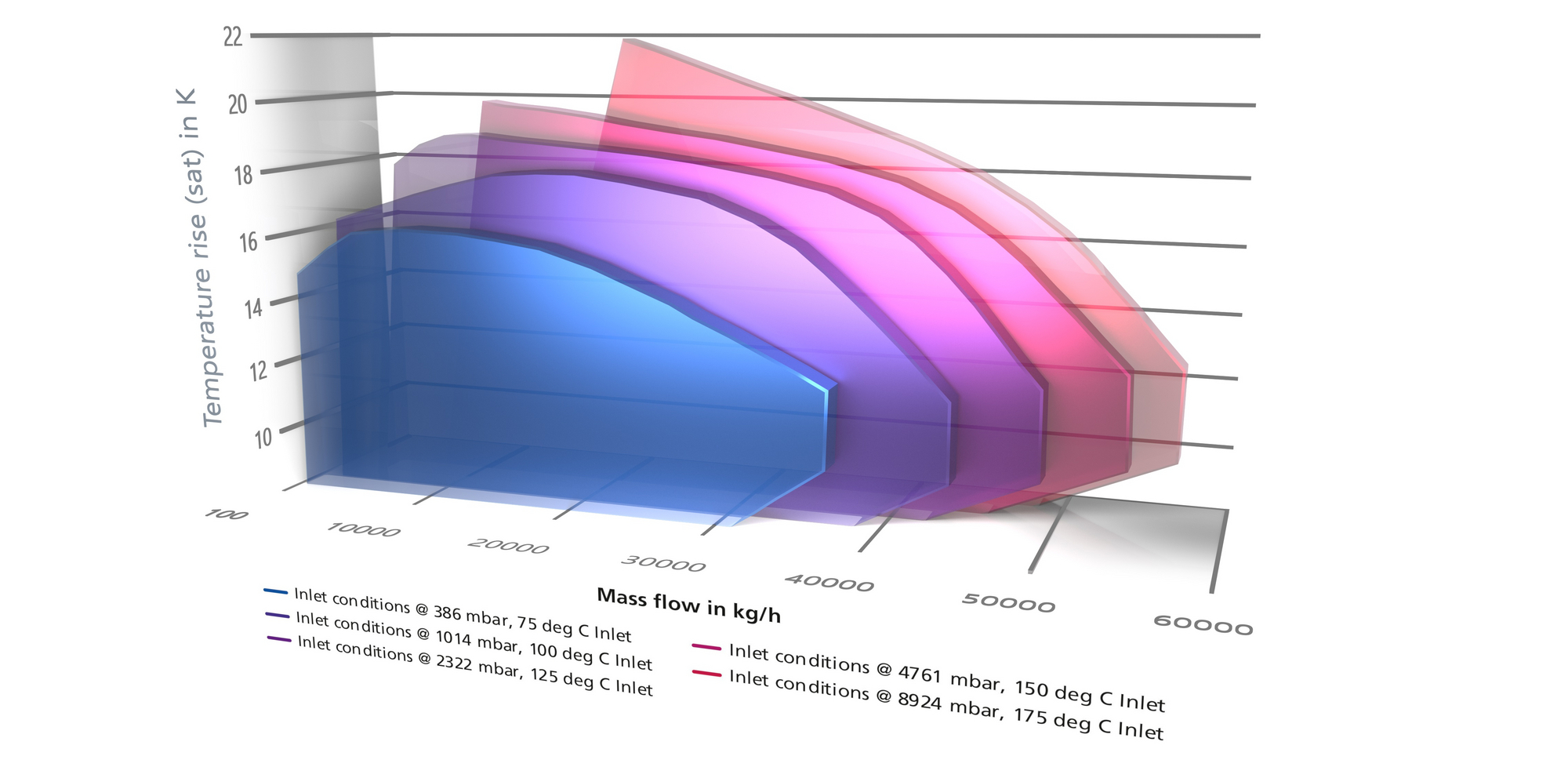

Parâmetros de projeto para aplicações de vapor

Recursos de performance

Performance de até 20 K de aumento de temperatura com um único estágio
Pressão de até 20 bar (g)
Temperatura de até 215°C
Vazão mássica de até 57 000 kg/h

Características de projeto

Todas as partes em contato com o vapor em aço inoxidável
Rotor removível
Sistema de vedação do eixo com injecao de água ou vapor
Adequado para áreas perigosas
Controle anti-surge e proteção contra surge adaptável para operação segura
Caixa de terminais em skid para coleta de sinal central

Características especiais e projeto

Combinando as vantagens dos sopradores com o desempenho avançado dos compressores

Com o VapoMaxX, a PILLER desenvolveu uma nova solução para o campo de (re)compressão mecânica de vapor (MVR/MVC).

Unidade de rotor removível

Para facilitar a manutenção e o serviço, a PILLER instalou uma unidade de rotor removível: a PILLER projetou uma base móvel que inclui todos os componentes giratórios. com manivela mecânica. As tubulações de vapor podem permanecer no local para tempos de inatividade mais curtos.

Redutor

O redutor de engrenagens é desenvolvida como um projeto de engrenagem helicoidal dupla, levando a uma transmissão de potência suave e emissão de ruído significativamente reduzida. Equipado com instrumentos para monitoramento da temperatura do rolamento, vibração e fluxo de óleo, está preparado para ser embutido em qualquer monitoramento de segurança.

Projeto de rotor otimizado

O projeto de nossos rotores está sendo constantemente otimizado. Novos requisitos de desempenho exigiam um projeto de rotor especial para todos os tipos de VapoMaxX. Para este desenvolvimento, novos processos de fabricação foram adicionalmente testados e estabelecidos.

Rolamento com amortecimento a óleo pressurizado

Para aumentar a rigidez dos rolamentos de modo que a margem de segurança para a velocidade crítica seja grande o suficiente para uma operação segura ou suavizar a rigidez para uma operação supercrítica, a PILLER inventou uma solução pronta para uso: o rolamento com amortecimento a óleo pressurizado.

Controle de Surge & proteção

Para uma operação suave, segura e confiável, um controle de surge e um sistema de proteção de surge adaptável são instalados. Esses sistemas de monitoramento acionam automaticamente a abertura das válvulas de controle - seja para manter a vazão mínima ou para evitar surges bombeando sucessivamente.

Sistemas Multi-estágios

As geometrias e tamanhos exclusivos do VapoMaxX permitem que as instalações de estágio único e de vários estágios maximizem as taxas de compressão, respectivamente, para atingir as mais altas elevações de temperatura.

Sistema de Lubrificação

Desenvolvemos nosso sistema de lubrificação à óleo de forma exclusiva e adequada para o PILLER VapoMaxX. O resultado é uma unidade compacta com painel de fluxo que garante flexibilidade máxima no projeto e na instalação, operação simples e tempo de inatividade mínimo.

Projeto otimizado para opções de instalação flexíveis

A PILLER projetou uma combinação completamente nova das vantagens dos sopradores de alto desempenho e o desempenho avançado da tecnologia de compressores em um projeto que permite opções de instalação e arranjo muito flexíveis para sistemas VapoMaxX de um e vários estágios. Sistemas com um ou mais VapoMaxX podem ser instalados em plataformas existentes, mesmo em alturas mais elevadas.

Instalação em plataformas – para projetos de retrofit ou novas plantas

O VapoMaxX é, portanto, particularmente adequado para projetos “brownfield”, a adaptação de plantas existentes. Além disso, um espaço valioso no solo é liberado ao construir novas plantas. Com isso, a PILLER pode atender às necessidades individuais do cliente em relação a aumentos de temperatura e pressão e adaptar o projeto do sistema às condições da planta de produção do cliente.

Tempo de manutenção e serviço curtos

Independentemente do local de instalação, que à primeira vista pode parecer de difícil acesso, o projeto do VapoMaxX com sua unidade de rotor removível garante os menores tempos de parada possíveis na produção: O acesso ao impulsor é possível no menor tempo possível, que nem guindastes adicionais nem grandes equipes são necessários para manutenção e reparos necessários. Além disso, a tubulação permanece no lugar para que os testes de vazamento após a reconexão não sejam necessários.

Economia de energia e redução de emissões de CO2 na indústria de processo

Redefinindo o nível de reutilização de calor residual na indústria de processo

Com o VapoMaxX, a energia térmica do calor residual anteriormente não utilizado liberado no final de um processo de produção é usada para fornecer vapor com uma pressão mais alta e uma temperatura significativamente mais alta para os processos.

Atendemos a diferentes projetos com nossa tecnologia de bomba de calor por compressão de vapor, que é nossa resposta ao aumento dos custos de energia. Com um sistema VapoMaxX de oito estágios, por exemplo, a economia em energia primária é de oito milhões de euros por ano e a redução de CO₂ é de 10.650 toneladas por ano.
