Solução compacta para sistemas MVR
Vazões mássicas entre 200-9.000kg/h
A PILLER oferece uma solução modular para baixas vazões mássicas em aplicações MVR, ampliando assim a gama de produtos com o VapoFan, um produto da nossa VapoLine.
Como unidade de compressão de vapor, o VapoFan da PILLER foi projetado especificamente para aplicações de aprox. 200 a 9.000 kg/h de vazão mássica e com aumento de temperatura de 11 K em aplicações de estágio único.
Conecte e comprima os vapores do processo
O VapoFan é um soprador MVR de baixa vazão disposto verticalmente, que se caracteriza por sua construção compacta e que está equipado com um motor de alta velocidade e tecnologia de acionamento controlada por frequência. O sistema Plug & Play traz curto tempo de instalação e comissionamento.
Nosso VapoFan se destaca por seu design compacto para fácil integração para otimizar operações ou processos de plantas existentes, bem como para implementação em novas instalações.
Vantagens do nosso VapoFan para recompressão mecânica de vapor
Projeto de soprador vertical para sistemas de evaporadores compactos
O VapoFan é ideal para integração em um sistema de evaporador compacto: com requisitos mínimos de espaço, locais de instalação independentes e menor consumo de energia.
A unidade de acionamento perfeitamente harmonizada é uma das razões da excelente eficiência. Consiste em um motor síncrono especialmente desenvolvido pela PILLER e um conversor de frequência correspondente em diversas capacidades. Uma ampla gama de necessidades do cliente pode assim ser atendida e atendida.
O design do VapoFan como soprador radial garante uma operação confiável e suave. As dimensões da folga entre o rotor e a carcaça são suficientemente grandes para evitar qualquer contato.Em comparação com os sopradores de lóbulo rotativo, os VapoFans da PILLER têm uma vantagem adicional: a vazão é muito mais estável e as eficiências permanecem constantes dentro da ampla faixa operacional. A eficiência é de até 86% devido à combinação ideal entre motor e soprador.
| Nosso VapoFan em resumo: |
|---|
|

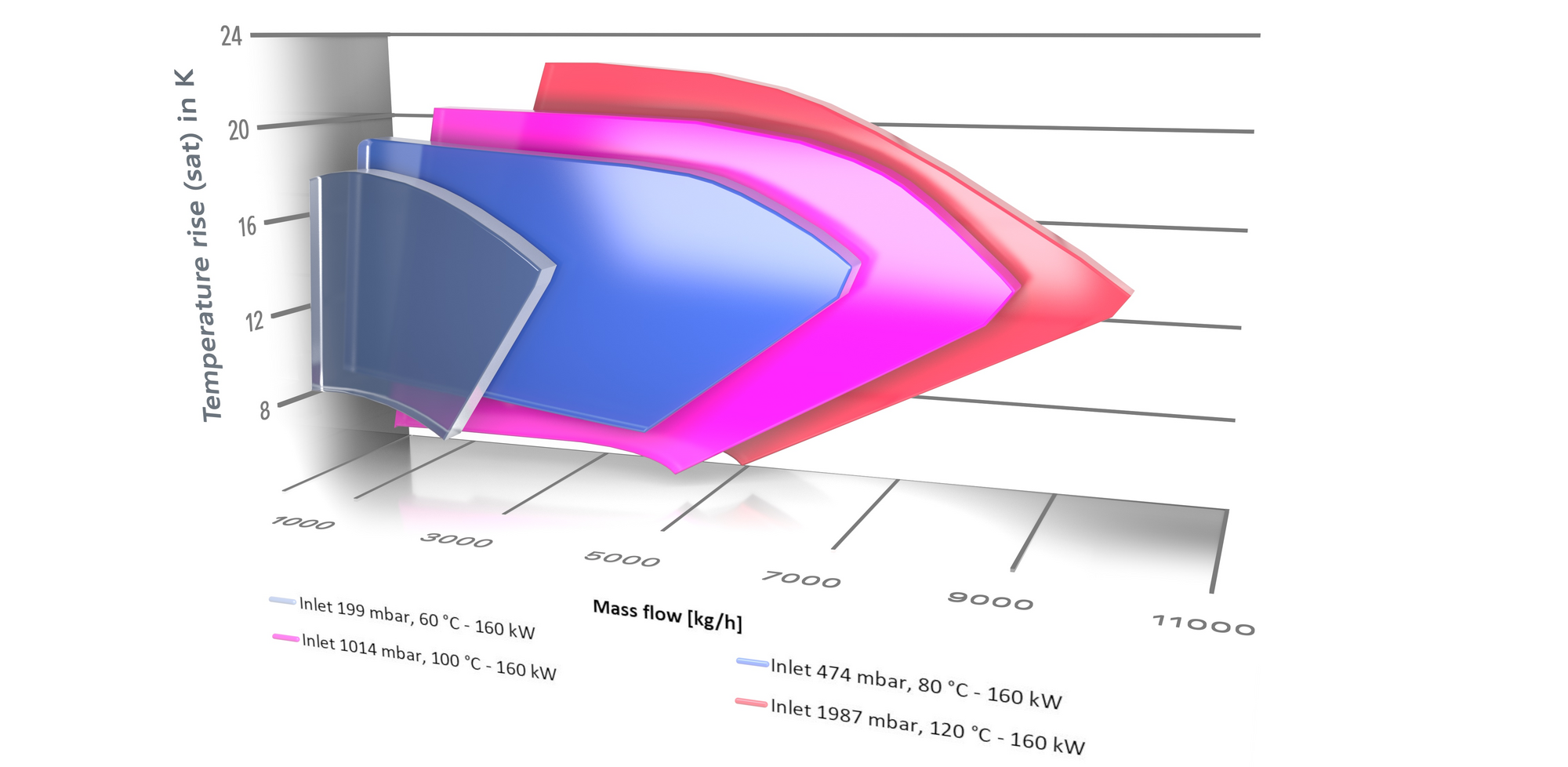

O PILLER VapoStation
Nossa inovação para VapoFans conectados em série em aplicações MVR
O PILLER VapoStation é uma solução PILLER nova e inovadora para VapoFans conectados em série em aplicações de recompressão mecânica de vapor (MVR), construída com base na tecnologia de soprador confiável e eficiente. Com seu design compacto e modular, o VapoStation oferece uma combinação única de desempenho, eficiência e acessibilidade.
Principais recursos do nosso VapoStation
- Design compacto e modular conectado em série para fácil manutenção e serviço
- Arranjo flexível em combinação com menos requisitos de espaço
- Projetado para seus requisitos específicos de processo e operação confiável
- Estrutura base e tubos de conexão com juntas flexíveis incluídos no escopo de fornecimento
Características do nosso VapoFan
- Ampla gama de processos e aplicações
- Alto desempenho em termos de eficiência, vida útil e aumento de temperatura
- Materiais de alta qualidade são usados para atender aos requisitos da indústria de processo
Construído para fluxos de baixa vazão

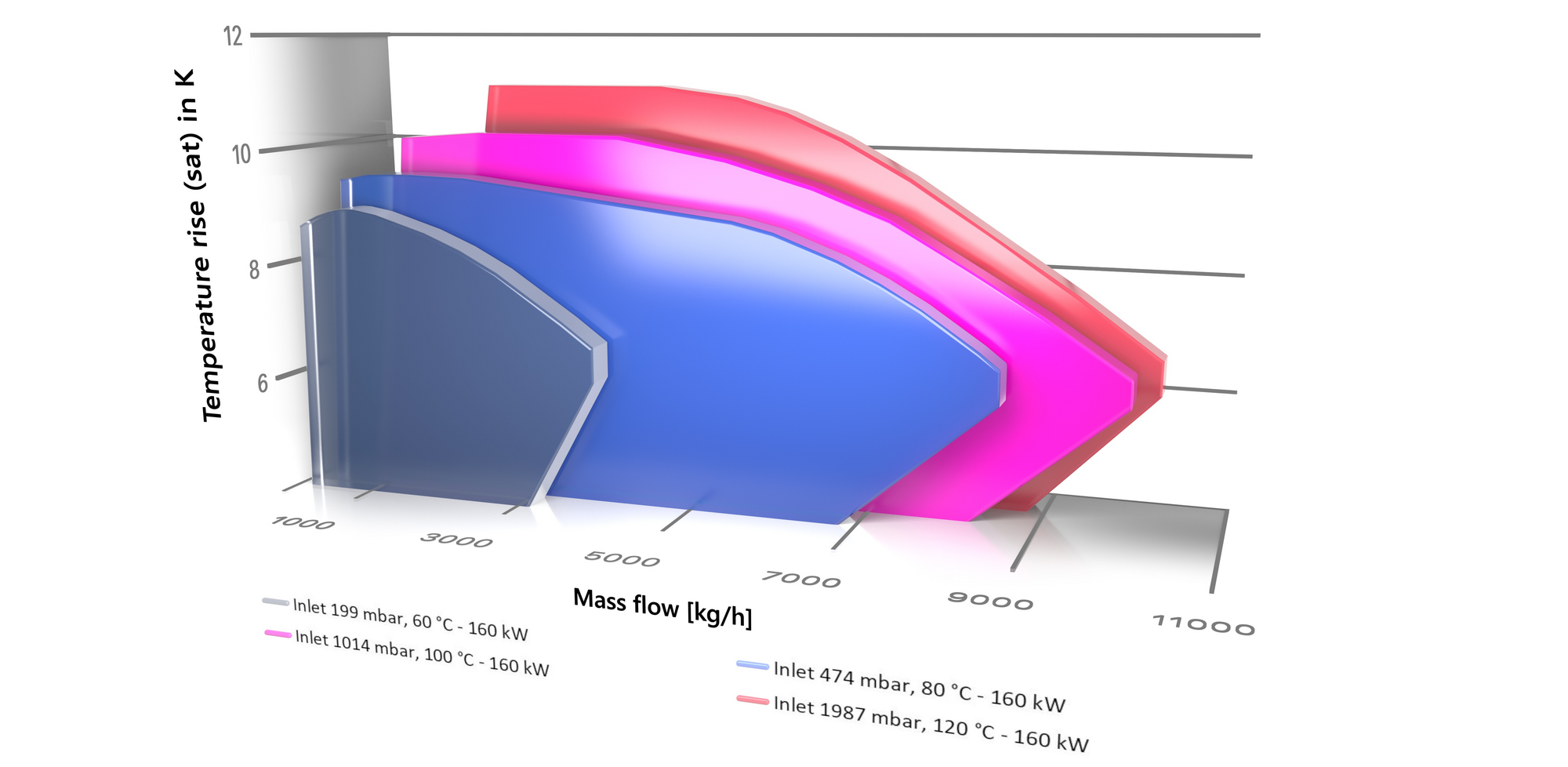

Resumo de desempenho do nosso VapoFan
O VapoFan é a solução ideal para qualquer compressão de vapor com baixos fluxos de massa. Isso inclui aplicações de recompressão mecânica de vapor, como
- Destilação,
- Cristalização,
- Alta concentração (incluindo ZLD, aplicações para produção livre de águas residuais),
- Secagem
- ou a utilização como booster para fluxos parciais.
Solução eficiente de recuperação de energia para a indústria de processos
A combinação de fontes de energia limitadas com o aumento dos preços e o objectivo de reduzir as emissões de gases de efeito estufa estão pressionando a indústria a encontrar soluções mais eficientes para a sua demanda de energia. Nosso VapoFan ajuda você a garantir a solução ideal de compressor de vapor MVR para seus requisitos específicos de processo.
A máquina oferece uma solução ideal para atualizar instalações existentes, mas também para novas instalações e extensões de processos. As vantagens: baixa necessidade de espaço, mobilidade do equipamento e rápida implementação.
Outra vantagem que nosso VapoFan oferece é que nenhuma graxa pode vazar para a área molhada. Portanto, o soprador é perfeitamente adequado para aplicações nas indústrias alimentícias e farmacêuticas, por ex. Água para injeção (WFI).
A gama de aplicações muito flexível, devido à construção modular, oferece inúmeras possibilidades – também em projetos inovadores e visionários. No tratamento de água, o VapoFan também é adequado para locais não usuais devido ao seu design compacto; por exemplo, a bordo de navios ou nas menores instalações modulares para tratamento de águas residuais industriais.
Projeto do soprador MVR
Combinado com sua operação
- Pronto para instalar, também para conexão serial de VapoFans com nosso VapoStation
- Motor síncrono desenvolvido exclusivamente pela PILLER
- Rolamentos autolubrificantes, vida útil > 40.000h
- Rotor diretamente no eixo do motor
- Velocidade periférica de até 315 m/s
- 4 versões de acionamento elétrico: 37, 55, 90, 160 KW
- Aumento de temperatura de até 11 K em aplicações de estágio único
- Projeto de vedação do eixo com gás barreira de água/vapor ou sucção a vácuo
- Proteção e monitoramento aprimorados por instrumentação
- Dimensões e pesos para cada unidade VapoFan
- Peso: aprox. 400kg - 700kg
- Altura: aprox. 1,60m - 2,30m
- Largura: aprox. 1,50m x 1,00m
- Temperatura ambiente de -10 °C a 45 °C
- Pressão de projeto da carcaça: 0,1 bar (a) a 1,5 bar (a)
Mais informações sobre o PILLER VapoFan
Informações mais detalhadas podem ser encontradas em nossa ficha de produto no PILLER VapoFan:
PILLER VapoFan
