Промышленные тепловые насосы

Интеграция системы компрессии пара

Ответы на растущие энергетические затраты

Промышленные тепловые насосы для регенерации пара

На фоне роста цен на энергоносители производство пара или регенерация пара с помощью теплового насоса является привлекательным вариантом. Основной принцип промышленного теплового насоса PILLER заключается в рекуперации тепла и обеспечении его использования на уровне полезной температуры.


Преимущества: большая экономия первичной энергии, сокращение выбросов CO2и общее повышение экономической эффективности установки.


Накопленное за годы работы в области механической рекомпрессии пара  ноу-хау, позволило  PILLER применить высокопроизводительные вентиляторы в качестве промышленного высокотемпературного теплового насоса.  Промышленный тепловой насос  даёт возможность утилизировать избыточное тепло. Для получения полезного пара PILLER использует уже имеющиеся среды - пары из технологического процесса или воду:


Рециркуляция технологического пара

Если пары, образующиеся в технологическом процессе, могут быть непосредственно сжаты и затем использованы для нагрева, то речь идёт о классическом механическом сжатии вторичного пара (MBV; MVR). Для повышения температуры технологического пара до необходимого уровня часто используется многоступенчатая система. Помимо нагревания исходного процесса, сжатый пар также может использоваться в другом процессе или для получения греющего пара или горячей воды.



Более низкие эксплуатационные расходы

Если речь не идёт о газообразном источнике отработанного тепла или если не может или не должно происходить сжатие пара, то используется инновационный контур теплового насоса с испарителем. В этом особенность: производство пара на первом этапе. В этом процессе регенерации тепла PILLER использует воду в качестве рабочей среды, т.е. в испарителе образуется водяной пар с низким давлением и температурой. Высокопроизводительные воздуходувки PILLER доводят пар до более высокого давления и, следовательно, до уровня температуры, необходимого для передачи тепла. Полученный таким способом горячий пар, теперь можно подавать в ваш технологический процесс или в вашу паровую сеть.

Выгоды и преимущества

Экономические преимущества промышленных систем тепловых насосов

При эксплуатации в энергоёмких отраслях с большой потребностью в паре система зарекомендовала себя с точки зрения экономичности и экологичности. Везде, где происходят процессы термического разделения, и при этом имеется избыток тепла, возможно дооснащение установки нашей системой.



Интеграция промышленного теплового насоса PILLER и, как следствие, повышение энергоэффективности увеличивает рентабельность системы за счёт снижения затрат на энергию более чем на 50% при амортизации в течение 1–3 лет.



Вентиляторы PILLER ммогут использоваться в диапазоне от вакуума – при давлении в несколько миллибар – до среднего давления  20 бар (абс). Тяжёлое промышленное исполнение выдерживает любые погодные условия и может эксплуатироваться круглый год. Помимо высочайшего качества, PILLER отличает простота обслуживания и надёжность, что доказано на рынке десятилетиями работы в области рекомпрессии пара.

Экологические преимущества промышленных систем тепловых насосов

Кроме того, замена ископаемого топлива снижает выбросы CO 2 , и, в отличие от обычных тепловых насосов, промышленный тепловой насос PILLER не использует экологически вредные, опасные и агрессивные хладагенты. Тепловой насос PILLER использует уже имеющиеся среды - пар из технологического процесса или воду - и таким образом вносит значительный вклад в защиту климата и сохранение ресурсов.



Преимущества очевидны: меньше отходящего тепла, снижение потребления ископаемого топлива, значительная экономия энергии, меньшие выбросы CO2, большая эффективность процесса - благодаря модернизации Вашей установки.

С первого взгляда: данные преимущества Вы получите от промышленного теплового насоса PILLER
Экстремальное снижение потребности в энергии и затрат на энергию:
  • экономия потребления энергии более 75%
  • экономия затрат на энергию до 90%
Улучшенная защита климата и сохранение ресурсов благодаря снижению потребления ископаемого топлива и сокращению выбросов CO2более чем на 60%
Значительное повышение экономической эффективности системы за счёт регенерации тепла
Срок амортизации менее 3 лет
Простая интеграция в существующие системы: модернизация без особых усилий и простая интеграция даже в условиях ограниченного пространства

Наши изделия в обрабатывающей промышленности

Промышленные тепловые насосы с системами сжатия пара

В обрабатывающей промышленности в окружающую среду выбрасываются неиспользованные тепловые потоки, которые подводились ранее в другом месте в виде дорогостоящего греющего пара.
Промышленный тепловой насос PILLER идеально подходит для энергоёмкой обрабатывающей промышленности с высокой потребностью в паре. Область применения распространяется на все процессы термического разделения при производстве продуктов нефтехимической, химической и фармацевтической промышленности, а также сырьевой, бумажной и пищевой промышленности. Независимо от того, идёт ли речь о дистилляционных колоннах, десорбционных установках, концентраторах, выпарных кристаллизаторах или химических реакциях - там, где образуется технологический пар, модернизация оборудования с внедрением нашей системы является лучшим решением для достижения высоких коэффициентов производительности (COP) и соответственно высокой экономической эффективности.



При мощности в несколько мегаватт и для обеспечения пара с высокой температурой промышленный тепловой насос PILLER является решением для рекуперации тепла в обрабатывающей промышленности. В зависимости от повышения температуры возможны значения коэффициента производительности (COP) и годового коэффициента полезного действия (JAZ) от 5 до 45, что обеспечивает быструю окупаемость инвестиций.


Принцип действия промышленных тепловых насосов

PILLER позволяет использовать избыточное тепло, доводя газообразные отходящие тепловые потоки путём прямого сжатия до необходимого уровня давления и температуры или вырабатывая пар ресурсосберегающим способом.



Модернизация установки для снижения потребления энергии

Инновационная система подходит для модернизации существующих технологических установок. Основные компоненты теплового насоса можно размещать отдельно. Благодаря гибкому размещению - без особых требований к месту установки оборудования - можно, например, разместить дополнительное оборудование на платформах над технологическими установками.



Компрессия или производство пара

Правильная система тепловых насосов для вашего процесса

Ответ на этот вопрос прост: если пары из технологического процесса могут быть сжаты напрямую и затем использованы для нагрева, то основным принципом является механическая рекомпрессия паров. Если пары не могут или не должны быть сжаты для того, чтобы сделать отработанное тепло пригодным для использования, для этого необходим контур теплового насоса с испарителем.



В случае классического сжатия пара высокопроизводительный вентилятор PILLER сжимает пар непосредственно до уровня температуры, необходимого для передачи тепла. Сжатый пар затем можно использовать для нагрева исходного процесса или для производства греющего пара или горячей воды.



Контур теплового насоса с испарителемиспользуется, если нет газообразных источников отходящего тепла или когда пары не могут или не должны быть сжаты. Отличие: процесс с тепловым насосом начинается с производства пара в специально разработанном теплообменнике. При этом PILLER использует воду в качестве рабочей среды, т.е. в испарителе образуется водяной пар с низким давлением и температурой.
Здесь также основным компонентом является система PILLER вентиляторов MVR: высокопроизводительные вентиляторы сжимают водяной пар в многоступенчатом процессе до необходимого давления и, таким образом, достигают необходимой температуры кипения. Система теплового насоса снабжает сгенерированным паром тот же процесс, либо другие процессы, подавая его в паровую сеть.


Пример использования:

Экономия энергии и снижение выбросов СО2 в химической и нефтехимической промышленности

(552 KB)
Пример использования:

ДЕКАРБОНИЗАЦИЯ БИОПЕРЕРАБАТЫВАЮЩИХ ЗАВОДОВ ДЛЯ ПОЛУЧЕНИЯ БОЛЕЕ ЭКОЛОГИЧНОГО БИОЭТАНОЛА

(894 KB)

Компоненты и вариации

Индивидуальные системы тепловых насосов для различных областей применения

Как обычно, мы подбираем компоненты в соответствии с предоставленными Вами технологическими данными. Для наиболее эффективного и экономичного решения. Для Вашего успеха.


Парогенератор

Основой производства пара с помощью промышленного теплового насоса PILLER является испаритель. Он разработан таким образом, чтобы оптимально преобразовывать отходящее тепло из системы и обеспечивать процессы максимальным количеством греющего пара.


Так работает испаритель PILLER:
При фазовом переходе пара выделяется энергия. Испаритель использует эту энергию для испарения воды при низком давлении и низкой температуре. При этом тепло передаётся рабочей среде, т.е. воде. Такой способ передачи тепла имеет большое преимущество так как он возможен при очень низкой разнице температур. Вода является идеальной рабочей средой, потому что у неё очень высокая энтальпия испарения. Таким образом, почти всё тепло может передаваться на высоком температурном уровне. Кроме того, по сравнению с другими хладагентами, которые часто используются в тепловых насосах, водяной пар является экологически чистым, безвредным, недорогим и может использоваться практически везде.

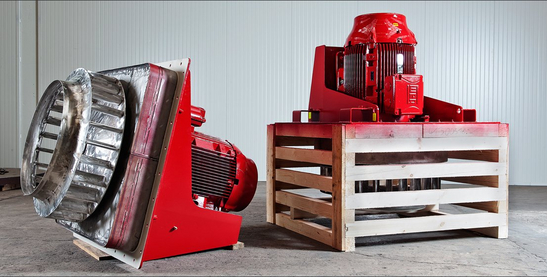

Высокопроизводительные воздуходувки и компрессоры PILLER

Ключевым элементом промышленного теплового насоса PILLER является сжатие с помощью высокопроизводительных воздуходувок вентиляторов PILLER. Параметры отдельных вентиляторов и их объединение в многоступенчатую систему идеально подобраны для достижения требуемой потребности в паре. Ваша модернизированная система позволяет теперь сжимать пар с небольшими затратами электроэнергии и направлять его в технологические процессы. Кроме того, многоступенчатая система допускает интеграцию дополнительных источников тепла между двумя ступенями. Все больше компаний успешно используют это решение, включающее сегодня до восьми ступеней.



Решающими факторами этого успеха являются: эффективная конструкция рабочих колес PILLER с КПД до 87%, специальные, адаптированные к требованиям процесса размеры вентиляторов и контролируемый впрыск воды для охлаждения и получения насыщенного водяного пара.
