Solução compacta para sistemas MVR
Vazões mássicas entre 200-9.000kg/h
A PILLER oferece uma solução modular para baixas vazões mássicas em aplicações MVR, ampliando assim a gama de produtos com o VapoFan® 1.0, um produto da nossa VapoLine®.
Como unidade de compressão de vapor, o VapoFan® 1.0 da PILLER foi projetado especificamente para aplicações de aprox. 200 a 9.000 kg/h de vazão mássica e com aumento de temperatura de 11 K em aplicações de estágio único.
Conecte e comprima os vapores do processo

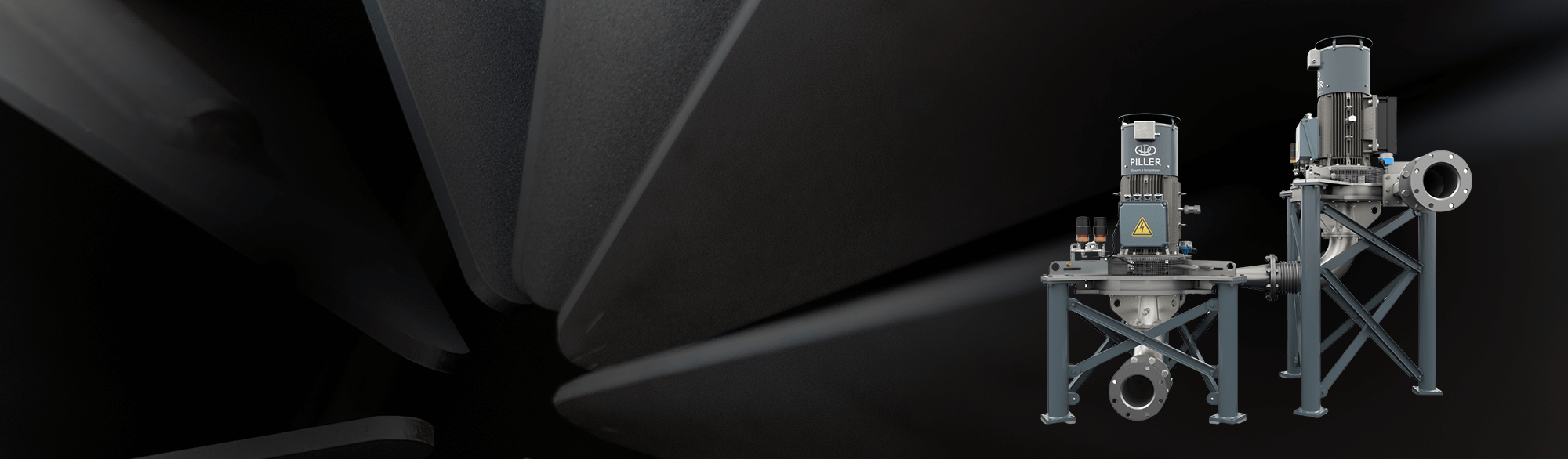

O VapoFan® 1.0 é um soprador MVR de baixa vazão disposto verticalmente, que se caracteriza por sua construção compacta e que está equipado com um motor de alta velocidade e tecnologia de acionamento controlada por frequência. O sistema Plug & Play traz curto tempo de instalação e comissionamento.
Nosso VapoFan® 1.0 se destaca por seu design compacto para fácil integração para otimizar operações ou processos de plantas existentes, bem como para implementação em novas instalações.
Vantagens do nosso VapoFan® para Recompressão Mecânica de Vapor
Projeto de soprador vertical para sistemas de evaporadores compactos
O VapoFan® 1.0 é ideal para integração em um sistema de evaporador compacto: com requisitos mínimos de espaço, locais de instalação independentes e menor consumo de energia.
A unidade de acionamento perfeitamente harmonizada é uma das razões da excelente eficiência. Consiste em um motor síncrono especialmente desenvolvido pela PILLER e um conversor de frequência correspondente em diversas capacidades. Uma ampla gama de necessidades do cliente pode assim ser atendida e atendida.
O design do VapoFan® 1.0 como soprador radial garante uma operação confiável e suave. As dimensões da folga entre o rotor e a carcaça são suficientemente grandes para evitar qualquer contato.Em comparação com os sopradores de lóbulo rotativo, os VapoFans® 1.0 da PILLER têm uma vantagem adicional: a vazão é muito mais estável e as eficiências permanecem constantes dentro da ampla faixa operacional. A eficiência é de até 86% devido à combinação ideal entre motor e soprador.
| Nosso VapoFan® 1.0 em resumo: |
|---|
|
O PILLER VapoStation®
Nossa inovação para VapoFans® 1.0 conectados em série em aplicações MVR
O PILLER VapoStation® é uma solução PILLER nova e inovadora para VapoFans® 1.0 conectados em série em aplicações de Recompressão Mecânica de Vapor (MVR), construída com base na tecnologia de soprador confiável e eficiente. Com seu design compacto e modular, o VapoStation oferece uma combinação única de desempenho, eficiência e acessibilidade.
Principais recursos do nosso VapoStation
- Design compacto e modular conectado em série para fácil manutenção e serviço
- Arranjo flexível em combinação com menos requisitos de espaço
- Projetado para seus requisitos específicos de processo e operação confiável
- Estrutura base e tubos de conexão com juntas flexíveis incluídos no escopo de fornecimento
Características do nosso VapoFan® 1.0
- Ampla gama de processos e aplicações
- Alto desempenho em termos de eficiência, vida útil e aumento de temperatura
- Materiais de alta qualidade são usados para atender aos requisitos da indústria de processo
Construído para fluxos de baixa vazão
Resumo de desempenho do nosso VapoFan® 1.0
O VapoFan® 1.0 é a solução ideal para qualquer compressão de vapor com baixos fluxos de massa. Isso inclui aplicações de Recompressão Mecânica de Vapor, como
- Destilação,
- Cristalização,
- Alta concentração (incluindo ZLD, aplicações para produção livre de águas residuais),
- Secagem
- ou a utilização como booster para fluxos parciais.
Solução eficiente de recuperação de energia para a indústria de processos
A combinação de fontes de energia limitadas com o aumento dos preços e o objectivo de reduzir as emissões de gases de efeito estufa estão pressionando a indústria a encontrar soluções mais eficientes para a sua demanda de energia. Nosso VapoFan® 1.0 ajuda você a garantir a solução ideal de compressor de vapor MVR para seus requisitos específicos de processo.
A máquina oferece uma solução ideal para atualizar instalações existentes, mas também para novas instalações e extensões de processos. As vantagens: baixa necessidade de espaço, mobilidade do equipamento e rápida implementação.
Outra vantagem que nosso VapoFan® 1.0 oferece é que nenhuma graxa pode vazar para a área molhada. Portanto, o soprador é perfeitamente adequado para aplicações nas indústrias alimentícias e farmacêuticas, por ex. Água para injeção (WFI).
A gama de aplicações muito flexível, devido à construção modular, oferece inúmeras possibilidades – também em projetos inovadores e visionários. No tratamento de água, o VapoFan® 1.0 também é adequado para locais não usuais devido ao seu design compacto; por exemplo, a bordo de navios ou nas menores instalações modulares para tratamento de águas residuais industriais.
Projeto do soprador MVR
Combinado com sua operação
- Pronto para instalar, também para conexão serial de VapoFans® 1.0 com nosso VapoStation®
- Motor síncrono desenvolvido exclusivamente pela PILLER
- Rolamentos autolubrificantes, vida útil > 40.000h
- Rotor diretamente no eixo do motor
- Velocidade periférica de até 315 m/s
- 4 versões de acionamento elétrico: 37, 55, 90, 160 KW
- Aumento de temperatura de até 11 K em aplicações de estágio único
- Projeto de vedação do eixo com gás barreira de água/vapor ou sucção a vácuo
- Proteção e monitoramento aprimorados por instrumentação
- Dimensões e pesos para cada unidade VapoFan 1.0
- Peso: aprox. 400kg - 700kg
- Altura: aprox. 1,60m - 2,30m
- Largura: aprox. 1,50m x 1,00m
- Temperatura ambiente de -10 °C a 45 °C
- Pressão de projeto da carcaça: 0,1 bar(a) a 1,5 bar(a)
